Релиз FlowVision 3.13.01

[20.12.2022]

Выпущен релиз FlowVision 3.13.01. Это большое обновление российского междисциплинарного пакета для моделирования физических явлений в различных устройствах, живых и природных объектах.

Облик релиза во многом определила обратная связь от пользователей - в новой версии по пожеланиям пользователей FlowVision реализовано 10 значительных новинок и множество мелких изменений, повышающих скорость и удобство использования FlowVision.

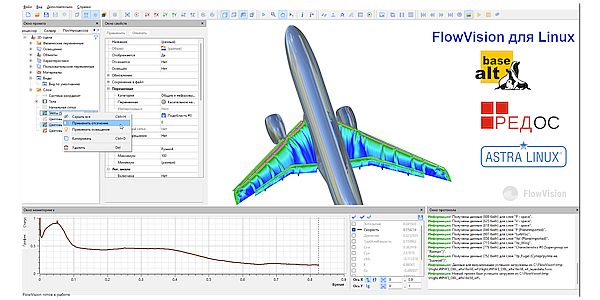

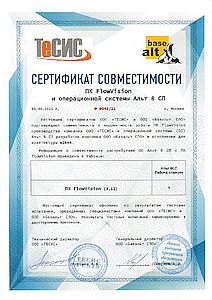

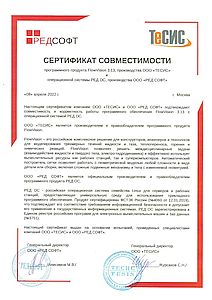

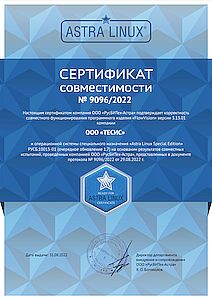

Главное изменение – поддержка Linux во всех модулях FlowVision, включая Пре-Постпроцессор, без использования стороннего ПО. Проведено тестирование на трех основных российских операционных системах: AstraLinux, ОС «Альт» и РедОС, в том числе на их сертифицированных ФСТЭК версиях. FlowVision поддерживает не только Intel-платформу, но и российскую платформу на базе процессора Эльбрус.

Ниже кратко перечислены новинки FlowVision в математических моделях, расчетной сетке и интерфейсе. Более полный список изменений Вы найдете в документации FlowVision в разделе Что нового.

Междисциплинарность и физические модели

• новая версия модели обледенения IceVision, позволяющая моделировать обледенение авиационной техники для сертификации по Нормам летной годности самолетов транспортной категории АП25, включая последнее приложение к Нормам: "Приложение О: Условия переохлажденного крупнокапельного обледенения (SLD)". В ней:
  • учитывается сопряженный теплообмен со стенкой для моделирования работы противообледенительной системы
  • учитывается разбрызгивание пленки конденсата при столкновении переохлажденных капель со стенкой и возвращение вторичных капель в двухфазный поток, вторичные капли при вылете имеют температуру пленки
  • учитывается срыв и унос части пленки набегающим потоком воздуха
• добавлена возможность моделировать перемещение дисперсной фазы через поверхность раздела между двумя сплошными фазами, например, падение песка в воздухе на воду и дальнейшее оседание песка в воде
• реализована возможность задавать источник фазы на поверхности раздела фаз
• добавлена возможность импорта реакций и веществ в формате ChemKin
• для FSI задач в связке с Abaqus добавлен режим неявного связывания
• обновлена FSI-интеграция с новыми версиями российских прочностных пакетов APM WinMachine и Fidesys

Расчетная сетка

Полностью переработан функционал пристенной сетки, которая стала полностью криволинейной, подстраиваемой под основную сетку и адаптируемой. Задавать параметры пристеночного призматического слоя стало удобнее, а точность расчета повысилась. Важно: посчитанные проекты, в которых использовалась старая пристенная сетка нельзя запустить на продолжение, потребуется перестроение пристенной сетки

Новые возможности Пре-Постпроцессора

• в настройках Моделей можно выбрать локальные переменные, для которых будет дополнительно рассчитываться осредненное на заданном временном интервале значение. Это позволит визуализировать поля переменных с осреднением по времени
• появилась возможность фиксировать и сохранять состояния объектов и слоев Постпроцессора, а также переключаться между ними. Это позволяет быстро менять настройки видимости объектов и слоев

Автоматизация и пользовательский интерфейс

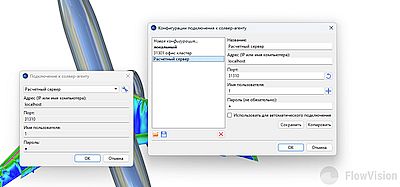

Во всех модулях программы полностью переработан интерфейс подключения к Солвер-агенту.
Ключевые преимущества обновленного интерфейса взаимодействия с Солвер-Агентом:

• можно сохранять настройки подключения к Солвер-агенту, что полезно, когда Вы работаете с большим количеством вычислительных машин с одного рабочего места
• если Вы всегда выполняете расчет на одном компьютере, то можно настроить автоматическое фоновое подключение к Солвер-агенту при запуске пре-постпроцессора, чтобы больше не выполнять процедуру авторизации на Солвер-Агенте каждый раз при начале работы с FlowVision

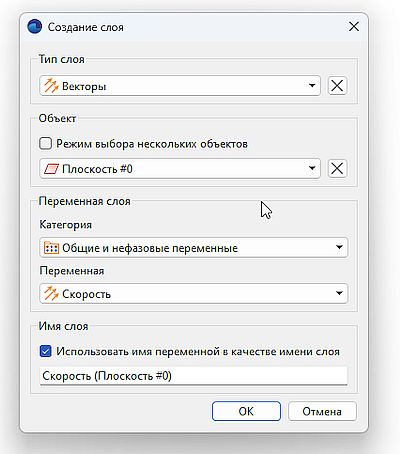

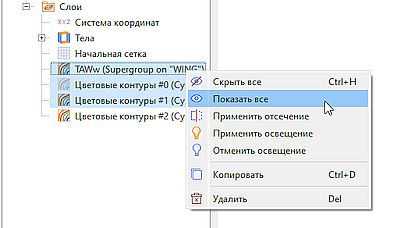

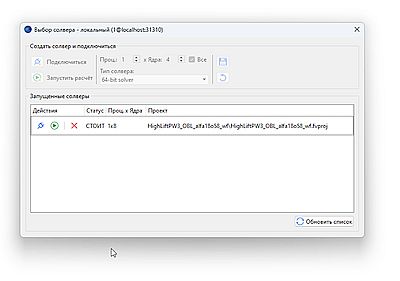

в пре-постпроцессоре и Терминале переработан интерфейс запуска Солве5ра. Теперь требуется меньшее число кликов для выполнения частых операций. Запуск Солвера и подключение к нему Пре-Постпроцессора происходит одной кнопкой	автоматическое применение изменений: чтобы применить изменение в окне свойств больше не нужно нажимать кнопку "Применить". Изменения сохраняются автоматически.	операции над несколькими объектами: в дереве проекта во вкладках Пре- и Постпроцессора появилась возможность выбора нескольких объектов и выполнения над ними групповых операций через контекстное меню улучшено диалоговое окно создания слоев и характеристик. Новое окно позволяет быстро настроить ключевые параметры слоя. Сразу задается название слоя или выбор автоматическое именование на основе типа слоя и переменной

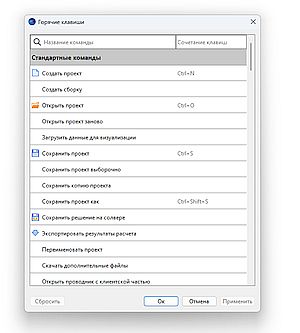

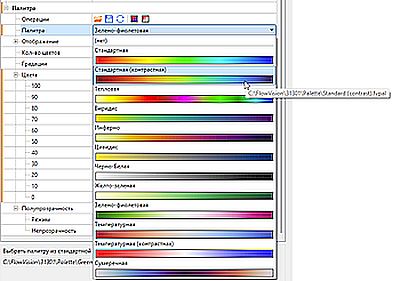

в Пре-Постпроцессоре обновлен менеджер палитр и добавлены новые палитры	добавлена возможность фильтрации объектов в дереве проекта во вкладках препроцессора и постпроцессора, что упрощает работу со сложными расчетными проектами	добавлена возможность настраивать горячие клавиши, существенно расширено количество команд, на которые можно добавить горячие клавиши

в пре-постпроцессоре убрали вкладку "Отображение", ее содержимое перенесли в папку Виды во вкладке "Постпроцессор"

Прочие изменения

• в Терминале реализована возможность прореживания записей данных с историей. Эта возможность полезна для работы с суперкомпьютерами, т.к. позволяет проредить данные без загрузки большого клиентского проекта с Солвера на Пре-Постпроцессор
• добавлены возможность создания, импорта и редактирования настроек совместного решения через INP файл конечно-элементной системы (INP файл поддерживает Abaqus, Фидесис и АПМ WinMachine)

Вычислительная инженерная платформа

В поставку включена библиотека, которая позволяет переносить данные из одного расчета в другой. При этом в одном расчете создается GLO файл (как заливка по поверхности), а в другом расчете данные из этого файла применяются на соответствующем граничном условии. Например, Вы можете в одном расчете получить профиль скорости и перенести его как граничное условие в другой расчет. Аналогично можно задать граничные или начальные условия на основе таблиц, полученных из эксперимента

---

Если у вас есть замечания, пожелания и предложения по функциональным возможностям FlowVision, присылайте их в любое время на адрес технической поддержки support@flowvision.ru.

Обновление доступно всем пользователям FlowVision с активной технической поддержкой. Скачать его можно из раздела Техподдержки на сайте программы FlowVision. Пользователям без техподдержки обновление не доступно.
