Мобильные КИМ Hexagon Absolute Arm


Hexagon absolute arm 87

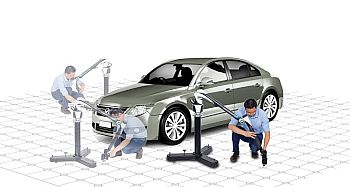

Абсолютные манипуляторы Hexagon Absolute Arm – это координатно-измерительные машины, предназначенные для решения задач контроля изделий, сборок, технологической оснастки (штампы, пресс-формы, литьевые формы), контрольной оснастки (шаблоны, калибры контроля), изделий из листовой штамповки, контроля деталей в процессе механической обработки, а так же для решения задач обратного инжиниринга, быстрого прототипирования.

Портативные измерительные манипуляторы Hexagon Absolute Arm изготавливаются в соответствии с уровнями точности измерений и представлены 7 моделями с диаметром измеряемого объема от 1,2 до 4,5 метров.

Погрешность манипуляторов сертифицируется в соответствии с ISO 10360-12 – для контактных измерений, и в соответствии с ISO 10360-8 (Приложение D) - для сканирующих систем.

Основные особенности:

  • применение абсолютных энкодеров в шарнирных соединениях КИМ, исключающих необходимость их инициализации. Нет необходимости делать прогрев оборудования.
  • обеспечение прочности сегментов конструкции и температурной стабильности в самых неблагоприятных условиях окружающей среды за счет применения углепластика.
  • применение многофункциональных кнопок в сочетании с OLED-дисплеем на запястье КИМ, позволяющих пользователю самостоятельно управлять непосредственно процессом измерения не отвлекаясь на компьютер.
  • применение системы противовеса Zero-G и вращающихся накладок для захвата манипулятора, улучшающие эргономику измерений в промышленных условиях.
  • применение приспособлений HomeDock и SmartLock , позволяющих складывать и фиксировать манипулятор между измерениями, обеспечивая надежность при транспортировке, установке и перемещении КИМ в процессе измерений.
  • применение технологии Bluetooth, наряду с простыми средствами визуальной, акустической и тактильной связи с оператором в условиях действующего производства,
  • использование сменных модулей (Control Pack) для обеспечения полной портативности беспроводных измерений посредством установки аккумуляторов и подключения по Wi-Fi.
  • возможность подбора конфигурации оборудования под конкретные производственные задачи, для обеспечения удобства работы оператора.
Hexagon_Absolute Arm

Конфигурации Hexagon Absolute Arm представлены 42 различными вариантами, которые можно разделить на: 3 типа, 7 типоразмеров, 3 уровня точности.

Основные модели:

  • Absolute Arm серия 83 – комплектация 6-осей и 7-осей, диапазон измерения 1,2 – 4,5 м.
  • Absolute Arm серия 85 – комплектация 6-осей и 7-осей, диапазон измерения 1,2 – 4,5 м.
  • Absolute Arm серия 87 – комплектация 6-осей и 7-осей, диапазон измерения 2,5 – 4,5 м.






   Параметры работы:

  • -рабочая температура +5° ... +40°C
  • -температура хранения -30° ... +70°C
  • -рабочая высота над уровнем моря до 2000 м
  • -относительная влажность 10–90% без образования конденсата
  • -напряжение питания 110 – 240 В

Hexagon absolute arm 83

    Примечания к таблицам:

  • 1 EUNI - Максимально допустимая погрешность продольного измерения — согласно стандарту ISO 10360-12:2016
  • 2 PSIZE - Максимально допустимое отклонение датчика, размер — согласно стандарту ISO 10360-12:2016
  • 3 LDIA - Максимально допустимое отклонение датчика, положение — согласно стандарту ISO 10360-12:2016
  • 4 PFORM - Максимально допустимое отклонение датчика, форма — согласно стандарту ISO 10360-12:2016
  • 5 SSA - Погрешность сканирующей системы: LDIA согласно ISO 10360-8, Приложение D
  • 6 Вес - Вес без сканера
  • 7 MPEp - Максимально допустимая погрешность, контактное измерение — согласно стандарту ISO 10360-2
  • 8 MPEe - Максимально допустимая погрешность, измерение длины — согласно стандарту ISO 10360-2

Лазерные 3D-сканеры

Для бесконтактной работы КИМ комплектуются различными типами лазерных 3D-сканеров:

  • сканер RS6 – синий лазер, погрешность – 0,026 мм (2Г), скорость сканирования до 1,2 млн. точек/с.
  • сканер RS5 – красный лазер, погрешность – 0,028 мм (2Г), скорость сканирования 752000 точек/с.
  • сканер RS-SQUARED – структурированный свет, - 0.06 мм (2Г), скорость сканирования до 4 млн. точек/с.
  • сканер HP-L-8.9 – красный лазер, погрешность – 0.04 мм (2Г), скорость сканирования 45000 точек/с.

Hexagon Absolute Arm могут комплектоваться различными датчиками: стандартными, угловыми - для измерения в труднодоступных местах, бесконтактными инфракрасными - для измерения труб различного диаметра.
