Опыт использования

В этом разделе собраны материалы по опыту использования программы SIMULIA Abaqus в различных отраслях промышленности.

new!
О разработке многочастотного гасителя колебаний конструкций с использованием комплекса ABAQUS
, pdf, 359КБ
Институт машиноведения им. А.А.Благонравова РАН
Описывается новое явление, представляющее собой развитие известного эффекта динамического гашения колебаний и существенно расширяющее возможности практического использования этого эффекта.
Новизна подхода авторов к задаче о динамическом гашении колебаний состоит в том, что авторы предлагают рассматривать и защищаемую конструкцию, и динамический гаситель в виде упругих тел, при этом количество рассматриваемых при решении задачи собственных частот и форм колебаний определяется частотным диапазоном решаемой задачи.
На примере решения модельной задачи показан устойчивый эффект значительного снижения амплитуды колебаний наиболее виброактивной точки конструкции (свободного конца балки) в широком диапазоне частот. Грамотное использование в инженерной практике описанного явления пассивного мультирезонансного (многочастотного) динамического гашения колебаний, т.е. одновременного снижения уровня нескольких резонансных пиков конструкции, может быть полезным для защиты сооружений от вибрации и различных динамических воздействий.
О разработке многочастотного гасителя колебаний конструкций с использованием комплекса ABAQUS
new!
О применении модального подхода к виброзащите сооружений
, pdf, 367КБ
Институт машиноведения им. А.А.Благонравова РАН
Обсуждаются вопросы защиты различных сооружений от динамических воздействий, вызванных как техногенными причинами, так и природными катаклизмами. На модельной задаче показаны возможности модального анализа при исследовании резонансных свойств здания, предопределяющих его отклик на динамические воздействия.
Был выполнен расчет собственных частот и форм модельного бетонного здания с использованием программного комплекса Abaqus.
На модельной задаче продемонстрированы преимущества применения модального анализа при исследовании вибрации сооружений, когда выявлены не только существующие проблемы, т.е. фактические резонансные пики колебаний в разных местах здания, но и их причины, т.е. собственные формы колебаний здания, обусловливающие эти пики.
О применении модального подхода к виброзащите сооружений
new!
Геотехнический расчет влияния строительства общественно-жилого комплекса с подземной автостоянкой на окружающую застройку и коммуникации. Оценка эффективных свойств структурно-неоднородных материалов
, pdf, 2464КБ
Институт прикладной механики РАН, Институт геоэкологии РАН, ТЕСИС
В работе продемонстрирована возможность эффективного использования конечно-элементного комплекса SIMULIA Abaqus для решения сложных геотехнических задач. Разработана система приемов геотехнического моделирования процесса строительства, позволяющая адекватно учитывать в модели особенности геотехнических задач. Для оценки эффективных свойств грунтов, свайных полей и т.д., рассматриваемых в качестве структурно-неоднородных материалов, разработан и реализован аналитико-численный метод, дополняющий возможности программного комплекса Abaqus.
Геотехнический расчет влияния строительства жилого комплекса на окружающую застройку
new!

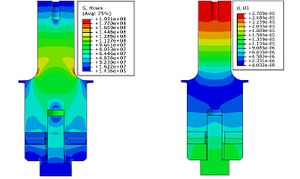

Расчет дефектов сварных соединений с использованием ПК ABAQUS
, pdf, 554КБ
Национальный технический университет Украины «Киевский политехнический институт», Киев
Контроль их качества и технического состояния является одной из ключевых задач диагностирования и оценки технического состояния магистральных трубопроводов, энергетического оборудования, строительных конструкций и т.д. В работе исследовался сварной шов с окружной трещиной магистрального трубопровода, нагруженного внутренним давлением, от которого в зоне сварного шва возникает поле растягивающих напряжений. В зависимости от величины внутреннего давления в трубопроводе меняется величина растягивающего напряжения и след. запас прочности, а степени опасности (категория) дефекта может измениться от «критический» до «не значительный».
Расчет дефектов сварных соединений с использованием ПК ABAQUS
new!
Моделирование в среде ABAQUS процессов разрушения и расслоения композитных пространственных конструкций, на основе уточненного многослойного восьмиузлового КЭ пользователя
, pdf, 1279КБ
Национальный технический университет Украины «Киевский политехнический институт», Киев
Особенностью деформирования конструкций из композитных материалов является возможность возникновения не только трещин, обусловленных разрывом волокон и материала матрицы, но также и образование в процессе деформирования зон расслоения. Для моделирования процессов расслоения и разрушения конструкций из композитов, в среде ABAQUS разработан и численно реализован специальный восьмиузловой изопараметрический многослойный конечный элемент пользователя. Разработан новый экономичный и универсальный алгоритм расчетов. Сравнение результатов численных решений контрольных задач с аналитическими решениями и экспериментальными данными свидетельствует об их хорошем согласовании по параметрам последовательности распространения зон разрушения и расслоения материала слоев, пластического деформирования слоев, диаграммам "нагрузка-прогиб" и т.п.
new!
Прогноз деформаций земной поверхности при строительстве станционных комплексов метрополитенов
, pdf, 851КБ
Национальный минерально-сырьевой университет “Горный”, Санкт-Петербург
Представленное в работе математическое описание нелинейной упругой трансверсально изотропной среды, позволяет повысить достоверность прогноза деформаций породного массива. В частности, прогноз оседания земной поверхности при строительстве сооружений, прогноз осадки фундамента, смещения сооружений. В отличии от большинства моделей геоматерилов, рассмотренная модель представляет собой класс нелинейно-упругих моделей. Рассмотрены преимущества предлагаемой модели, а также ее ограничения и возможные способы устранения этих ограничений.
new!
Конечно-элементное моделирование разделения крышки защитного боеприпаса комплекса активной защиты бронетехники «АРЕНА» при метании его боевого элемента
, pdf, 844КБ
ОАО «НПК «КБМ» ,Коломна
При испытаниях комплекса активной защиты бронетехники «АРЕНА» была обнаружена нестабильность процесс отделения боевого элемента от контейнера. В некоторых случаях разделение происходило не штатно, с разрушением винтов, крепящих планку крышки. Поэтому разделение боевого элемента было смоделировано с помощью программы ABAQUS. Разработана двумерная расчетная схема с явной схемой интегрирования по времени c моделью разрушения материала типа Джонсона-Кука и подробной схемой нагружения винтов с учетом всех значимых факторов, влияющих на их прочность. После анализа полученных результатов и внесения конструкционных изменений разделение боевого элемента и контейнера стало проходить штатно.
new!

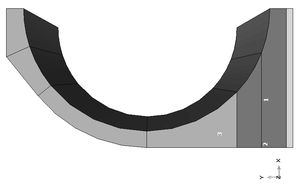

Расчет термонапряженного состояния секции водовода Загорской ГАЭС-2
, pdf, 521КБ
ОАО «ВНИИГ им. Б.Е. Веденеева», г. Санкт–Петербург
На основании серии расчетов, проведенных в ABAQUS/Standard, были установлены допустимые в смысле трещиностойкости параметры бетонирования блока в зависимости от температуры наружного воздуха. Были получены необходимые графики напряжений при различных факторах, найдены условия, которые отвечают требованию трещиностойкости, даны соответствующие рекомендации.
new!
Расчет термонапряженного состояния бетонной плотины Богучанской ГЭС
, pdf, 571КБ
ОАО «ВНИИГ им. Б.Е. Веденеева», г. Санкт–Петербург
С помощью комплекса ABAQUS/Standard проведено исследование напряженно-деформированного состояния (НДС) бетонной плотины Богучанской ГЭС в зоне сопряжения с каменно-набросной частью. Получено хорошее соответствие расчетных данных по температурам внутри бетонной плотины и значений температур по данным мониторинга.
Применение SIMULIA Abaqus при изучении курса механики твердого деформируемого тела: реологические модели, pdf, 392КБ
МФТИ, ФГУП ЦНИИмаш
С 2012 года в МФТИ читается курс, в котором обобщается материал курсов лекций и практических занятий по механике сплошной среды, входящих в общепрофессиональную подготовку в МФТИ по направлению «Прикладные математика и физика». В курсе делается акцент на едином термодинамическом подходе, который помогает разобраться в разнообразии используемых в механике моделей сплошных сред. Цель курса – дать представление об основных реологических моделях сплошных сред и применении метода конечных элементов в задачах из области механики твердого деформируемого тела, механики грунтов и нефтяного инжиниринга.
Подготовлено также учебное пособие с изложением основ построения определяющих соотношений и разобраны иллюстрирующие примеры с помощью конечно-элементного пакета SIMULIA Abaqus.
Брикет экструзионный (брэкс) – исследование прочности, pdf, 385КБ
ОАО «НЛМК», г. Липецк, МИСиС, г. Москва, ООО «ТЕСИС»
Одним из основных требований, предъявляемых к брэксу - новому компоненту шихты металлургических печей, является его механическая прочность, обеспечивающая сохранение целостности брэкса как на пути от фабрики брикетирования до загрузки в печь, так и при и его дальнейшем участии в металлургическом переделе.
В работе с помощью программного комплекса SIMULIA Abaqus исследовали влияние формы поперечного сечения брэкса на его прочностные характеристики, а именно на прочность на раздавливание. Полученные результаты демонстрируют принципиальную возможность управления прочностью брэкса, путем изменения формы его поперечного сечения с помощью замены фильеры экструдера с круглыми отверстиями на фильеру с овальными отверстиями.

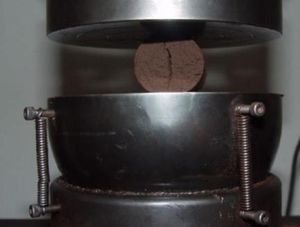

Исследование прочности экструзионного брикета
Оценка температурного режима бетона в процессе бетонирования при укладке на многолетнемерзлое основание, pdf, 467КБ
ОАО «ВНИИГ им. Б.Е. Веденеева», г. Санкт–Петербург
Работа посвящена исследованию температурного режима бетонного массива, возводимого на многолетнемерзлом основании в северной строительно-климатической зоне. Температурная задача решалась с помощью программного комплекса ABAQUS/Standard.
Рассмотрено температурное поле поблочно-укладываемого бетонного массива, уложенного на мерзлое бетонное основание в зимнее время методом термоса. Показано, что в целом за исключением ограниченных зон, прилегающих к углам массива на контакте с основанием, удается обеспечить положительные температуры в бетоне, необходимые для его твердения, в течении первого месяца. Даны рекомендации по использованию дополнительные мер для температурного регулирования уложенного бетона.
Трубное охлаждение бетонных массивов, pdf, 706КБ
ОАО «ВНИИГ им. Б.Е. Веденеева», г. Санкт–Петербург

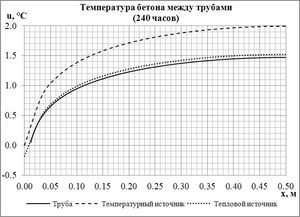

Трубное охлаждение бетонных массивов водой, циркулирующей по заложенным в кладку трубам, является практически единственным способом, который позволяет регулировать температуру внутри бетонного массива, и широко применяется в плотиностроении. Показано, что с помощью программы SIMULIA Abaqus можно решать задачи теплопроводности и термоупругости с учетом трубного охлаждения. Рассмотрено три способа учета трубного охлаждения. Показано, что предпочтительной моделью труб является модель источников тепла, обеспечивающая допустимую для инженерных оценок погрешность. Кроме этого, преимуществом данной модели является рост ее эффективности при увеличении размерности задачи и сложности геометрии расчетной области.
Расчетное моделирование температурного режима и термонапряженного состояния бетона массивных монолитных перекрытий при бетонировании, pdf, 521КБ
ОАО «ВНИИГ им. Б.Е. Веденеева», г. Санкт–Петербург
Особенностью массивных монолитных железобетонных сооружений, является то, что в строительный период, вследствие температурного разогрева элементов конструкции при их бетонировании возникают значительные температурные напряжения. Эти напряжения могут явиться причиной появления температурных трещин, привеодящих к изменению эксплуатационных характеристик конструкции.
Для ограничения температурного трещинообразования в бетоне обычно предусматривается специальный комплекс мер по температурному регулированию. Для выбора параметров такого регулирования были проведены расчетные исследования температурного режима и термонапряженного состояния перекрытия при различных условиях бетонирования и выдерживания бетона в первый месяц после укладки.
Опыт применения расчетных кодов abaqus при расчетах поэтажных спектров ответа в объектах атомной энергетики, pdf, 680КБ
ФГУП «ГИ «ВНИПИЭТ», г. Санкт-Петербург, ООО «ТЕСИС»
Расчетное обоснование прочности строительных конструкций производилось с использованием комплекса ABAQUS, аттестованного для расчетов объектов использования атомной энергии (аттестационный паспорт ПС № 278 от 13.05.2010г. НТЦ ЯРБ). В качестве расчетного было принято сейсмическое воздействие, полученное в результате микросейсморайонирования. Проведенный комплекс работ позволил сделать след. выводы и рекомендации для существующих зданий и сооружений:
-использование спектра НП-0310-01 в качестве исходного сейсмического воздействия приводит к получению заведомо завышенных результатов. Наиболее правильно – использовать спектры на грунте, полученные в результате сейсмического микрорайонирования
- необходима корректировка нормативных документов в части учета демпфирующих свойств грунтового основания
-при расчете сборно-монолитных конструкций целесообразно сначала рассчитывать нижнюю монолитную часть, нагрузив ее весовыми параметрами верхней сборной части, проверять прочность, получать поэтажные спектры ответа на отметках крепления верхнего строения, после чего на эти спектры рассчитывать верхнее строение.
Опыт использования конечно-элементных моделей с большим числом степеней свободы при расчётном моделировании отклика высотного четырёхкамерного жрд на динамические нагрузки, возникающие при наземных испытаниях двигателя, pdf, 434КБ
ФГУП ЦНИИмаш, МФТИ
В работе были разработаны подробные конечно-элементные модели ЖРД. Были определены динамические характеристики ЖРД при различных вариантах раскрепления двигателя на экспериментальном стенде. Проведены расчетные исследования отклика конструкции двигателя на воздействие динамической боковой нагрузки, связанной с испытаниями двигателя в наземных условиях. Выявлено, что спектральная плотность отклика конструкции на полностью нескоррелированное воздействие на 2 порядка меньше, чем отклик на скоррелированное воздействие. Выявлено, что форма отклика на скоррелированное воздействие и восстановленная амплитуда переменного давления на скачке уплотнения, ближе к экспериментальным данным, чем форма отклика и амплитуда для полностью нескоррелированного воздействия.

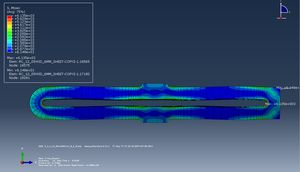

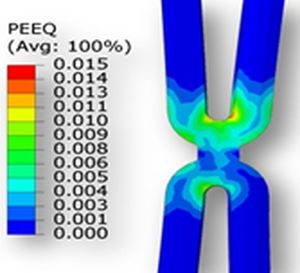

Конечно-элементное моделирование параметров испытания листовых материалов на срез, pdf, 464КБ

Диаграммы разрушения листовых материалов используют для моделирования бездефектных операций листовой штамповки и прогнозирования аварийного разрушения. Для определения параметров разрушения проводится ряд испытаний, одним из которых является испытание на кручение в плоскости листа в условиях, близких чистому сдвигу. Моделирования выполнили с помощью конечно-элементного пакета Abaqus/Explicit. Таким образом, использование конечно-элементных программных пакетов позволяет проанализировать и оптимизировать геометрию образцов и условий их деформирования для реализации заданного вида деформированного состояния, рассчитать напряженно состояние образца в области разрушения и скорректировать искажение размеров образца, необходимых для расчета предельных деформаций, после его разгрузки.
Применение программного комплекса Abaqus к расчету линейных сооружений в районах с суровыми климатическими условиями, pdf, 496КБ
Институт прикладной механики РАН, Институт геоэкологии РАН
Работа посвящена использованию программного комплекса Abaqus при разработке модели взаимодействия объектов трубопровода с окружающей средой при сложных геологических условиях с целью моделирования и прогноза экзогенных геологических процессов, корректной оценки их воздействий на объекты трубопровода, апробации расчетных методик. В результате выполненных исследований разработан методический аппарат для оценки воздействий экзогенных геологических процессов на объекты трубопровода. Разработана система математических моделей и средств их численной реализации для расчѐта и прогнозирования НДС грунтов, вмещающих основные типы объектов трубопровода.
Особенности верификации математических моделей грунтов с экспериментальными данными в программном комплексе SIMULIA Abaqus, pdf, 413КБ
Кубанский государственный Аграрный университет, Краснодар
С помощью программного комплекса SIMULIA Abaqus, построена модель системы (штамп – образец грунта - оболочка), которая позволяет прогнозировать лабораторные испытания грунтов в приборе трехосного сжатия. Показано, что стабилизирующее влияние оболочки и штампов позволяет образцу грунта описывать кривую вдвое большей длины до момента разрушения. Вклад оболочки и штампов существенно завышает жесткость системы (штамп – образец грунта - оболочка), в случае испытания слабых грунтов (глинистый грунт пластичной консистенции, мелкий рыхлый песок, и т.д.). Стабилометрические экспериментальные кривые отражают совместное поведение образца, оболочки и штампов, поэтому применять полученные на их основе параметры моделей для прогнозирования поведения слабого грунта необходимо с корректировкой.
Решение связанных задач континуального разрушения термо- и пороупругих сред в SIMULIA Abaqus, pdf, 284КБ
Московский физико-технический институт, г.Долгопрудный
Теория континуального разрушения (теория поврежденности) дает феноменологическое описание эволюции рассеянных дефектов – микротрещин, число которых в любом элементарном объеме предполагается весьма большим, что позволяет описывать этот процесс с помощью осредненного параметра – поврежденности. В последние годы эта модель была обобщена на случай насыщенной пористой среды с повреждаемым скелетом. Рассмотренная модель континуального разрушения была реализована в SIMULIA Abaqus 6.9 с учетом процессов переноса для одного флюида. Выявлены ограничения применения пользовательских подпрограмм для решения задач континуального разрушения с учетом неизотермической фильтрации.
Термонапряженное состояние и устойчивость высокой (232 м) грунтовой плотины канкунской гэс в зоне вечной мерзлоты и высокой сейсмичности, pdf,547КБ
ФНК Инжиниринг, Москва; Укргидропроект, Харьков; ХГТУ, Харьков; ЦСГНЭО, Гидропроект, Москва
Основными требованиями к Канкунской ГЭС ввиду ее высокой ответственности, сурового климата, сложных геологических условий и высокой сейсмичности являются: обеспечение безопасности плотины; технологичность конструкции и экономичность строительства. Расчеты термического режима каменно-набросных плотин (КНП) выполнены по программе Abaqus. Были рассмотрены 4 варианта КНП с диафрагмой из асфальтобетона и бетонных плотин. Приведены результаты расчетов термического режима плотины и ее основания, а также результаты расчетов напряженно-деформированного состояния.
Расчетно-экспериментальный анализ жесткости многосекционного пуансона методом конечных элементов, pdf,256КБ
127 Военный завод, г.Воронеж
Конструктивными особенностями деталей летательных аппаратов является их большие габариты, недостаточная жесткость, сложность проектирования геометрических обводов. Проблема оптимизации основных параметров изделия связана с решением задач проектирования поверхностей сложных форм, а также проектированием и изготовлением технологической оснастки: шаблонов и пуансонов.
Была создана комплексная модель многосекционного пуансона по экспериментальным данным проведенного ранее процесса формообразования обтяжки с помощью CAD-CAE системы SolidWorks и совместно с CAE системой Abaqus проведен расчетный анализ. Расчетно-экспериментальный анализ исследования жесткости оснастки в процессе формообразования методом обтяжки позволил выбрать оптимального вида сетку конечных элементов, оценить напряженно-деформированное состояние модели пуансона, выбрать наиболее прочный материал для изготовления жесткой оснастки.
Прогноз длительной устойчивости подземного хранилища газа в каменной соли при его циклической эксплуатации в программном комплексе SIMULIA Abaqus с учетом экспериментальных исследований, pdf,178КБ
ООО «Подземгазпром», ТЕСИС

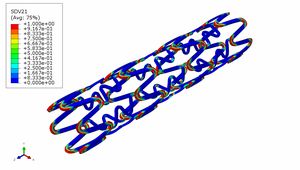

Расширение возможностей моделирования процессов деформирования сплавов с эффектом памяти формы, pdf,502КБ
Московский авиационный институт, ТЕСИС
В связи с расширением области практического применения сплавов с памятью формы (СПФ) и созданием изделий сложной геометрической формы возникает потребность в конечно-элементном моделировании процессов фазово-структурных переходов, протекающих в СПФ. В программном комплексе SIMULIA Abaqus реализована модель Ауричио [4], описывающая сверхупругое поведение СПФ. Результаты численного моделирования показали, что модель Ауричио адекватно описывает изотермическое деформирование СПФ под действием механических напряжений (сверхупругость) и может использоваться при конечно-элементном моделировании реальных процессов при выполнении ограничений на тип нагружения. Для расширения возможностей конечно-элементного моделирования поведения СПФ был предложен новый алгоритм решения данных задач, основанный на термомеханической модели Лагудаса. Эта модель была реализована на FORTRANе и скомпилирована в код SIMULIA Abaqus. На основе качественного анализа модели и результатов решения тестовых задач были сделаны выводы о недостатках модели Лагудаса и области ее практической применимости. Выработан план работ по усовершенствованию полученного алгоритма с целью более достоверного описания явлений, протекающих при фазово-структурных превращениях в СПФ.

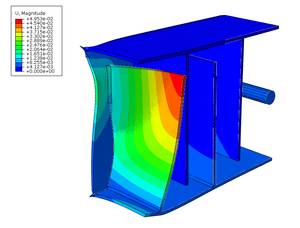

Разработка защитного устройства операторной станции при воздействии воздушной взрывной волны с помощью программного комплекса Abaqus, pdf,381КБ
Уфимский государственный нефтяной технический универсистет, ТЕСИС
Одним из наиболее опасных видов аварийной ситуации на предприятиях нефтегазовой отрасли является воздушный взрыв, происходящий вследствие неконтролируемого выброса и последующего возгорания продуктов переработки. Конструкции, используемые в зоне опасных производств могут не удовлетворять современным требованиям обеспечения безопасности персонала, например, к подобному типу конструкции относятся операторные станции. Вместо перестройки операторной станции более целесообразным может является применение специальных защитных сооружений, способных погасить воздействие ударной волны на защищаемую конструкцию. Авторами разработан новый тип защитной конструкции, позволяющий значительно снизить эффект от воздействия ударной волны на здание операторной станции. Использована технология совместного решения задач жидкость-конструкция FSI (Fluid-Structure Interaction): задача обтекания конструкции взрывной волной решается с помощью программы FlowVision, а деформирование и повреждение конструкции с помощью программы Abaqus. Расчеты подтвердили эффективность выбранной конструкции энергопоглощающего контейнера. Получены значения распределения давления на пластинах контейнера по времени. Построена прочностная модель энергопоглощающего контейнера, позволяющая учитывать сложные модели разрушения материалов, нелинейные граничные условия, а так же осуществлять связанные расчѐты типа жидкость-конструкция.
Моделирование механизма разрушения армированных пластмасс при изгибе, pdf,187КБ
Воронежский государственный технический университет
Разработка систем безопасности транспортных средств требует моделирования поведения деталей и конструкций в аварийных ситуациях. В ходе испытаний армированного пластика было выявлено, что значение эквивалентной деформации при испытание приталенных образцов оказалась меньше значения эквивалентной деформации изогнутой широкой полосы. Для объяснения этого было сделано предположение о различии механизма разрушения пластмасс при растяжении и изгибе и его влиянии на предельные деформационные свойства. Для проверки этой гипотезы было проведено конечно-элементное моделирование изгиба полосы в среде Abaqus/Explicit. Моделировались два варианта изгиба полосы: с имитацией вырывания волокон и без имитации вырывания волокон. Анализ результатов показал, что расчет, выполненный с использованием модели, имитирующей вырывание армирующих волокон, дает более точное совпадение экспериментальных и расчетных зависимостей в области больших пластических деформаций, предшествующих разрушению. Понимание механизма разрушения армированных пластиков дает возможность создания модели материала, для определения предельных деформаций армированных пластиков в условиях квазистатического и динамического нагружения.

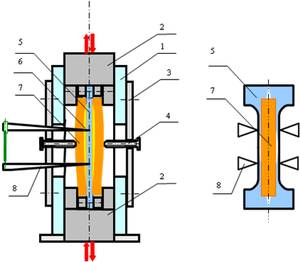

Моделирование влияния силы трения при сжатии алюминиевых листовых сплавов для повышения точности определения параметров эффекта Баушингера, pdf,331КБ
Воронежский государственный технический университет
Точность моделирования технологических операций листовой штамповки и проектирования формообразующей оснастки зависит в частности от учета пружинения заготовки. Для этого используют модели материалов, которые описывают эффект Баушингера и всю историю предшествующего нагружения. Моделирование процесса сжатия образца из алюминиевого сплава было произведено при помощи конечно-элементного пакета Abaqus. Предложенная методика используется для определения параметров модели материалов и формирования баз данных в конечно-элементных расчетах технологий листовой штамповки. В результате, повышается точность определения параметров эффекта Баушингера, а значит, точность и надежность моделирования технологических операций и проектирования формообразующей оснастки.
Расчет теплового режима тела и основания плотины, эксплуатируемой в суровых климатических условиях, pdf,350КБ
ВНИИГ им. Б.Е.Веденеева, Санкт – Петербург
В качестве объекта исследования выбрана плотина водохранилища Анадырской ТЭЦ. С помощью программного комплекса Abaqus/Standard определено распределение температур в теле и основании плотины, эксплуатируемой в районе распространения мерзлых грунтов. В расчетной модели были выделены области с различными теплофизическими характеристиками в зависимости от типа грунтов и их обводненности. Все теплофизические характеристики получены в ходе полевых исследований. В результате расчетов получены распределения температур и положение нулевой изотермы в плотине и ее основании в зависимости от изменения температуры окружающей среды в течение года. Такие расчеты необходимы для прогноза развития мерзлой и талой зон в теле и основании плотины, которые влияют на устойчивость сооружения, фильтрационный режим и безопасность эксплуатации гидроузла в целом. Сравнение полученных результатов с натурными данными показало хорошее совпадение. Предлагаемая расчетная модель может быть применена для оценки достаточности работы мерзлотной завесы проектируемых грунтовых гидротехнических сооружений.
Оптимизация расчетов ограждающих конструкций объектов использования атомной энергии при ударе самолета с использованием программы Abaqus, pdf,1551КБ
ВНИПИЭТ,Санкт-Петербург
При расчетах объектов использования атомной энергии, дополнительно к нагрузкам нормальной эксплуатации, возникает необходимость учета особых воздействий природного и техногенного происхождения: сейсмического воздействия, воздействия воздушной ударной волны, экстремальных ветровой и снеговой нагрузок, нагрузки вызванной смерчем, падения самолета. Наиболее сложным из перечисленных обычно является расчет на удар самолета. В данной работе предлагается решать подобную задачу, разбив ее на три этапа... Два первых этапа выполнены с использованием программы Abaqus. Используемые модули аттестованы надзорными органами атомной отрасли и имеют соответствующие аттестационные паспорта и лицензии. В качестве расчетной нагрузки при падении самолета была принята зависимость силы от времени при падении легкого гражданского самолета IV класса с массой 5 т и скоростью 60÷100 м/с, применявшаяся при расчетах зданий АЭС с реакторами ВВЭР-1000 и ВВЭР-1500. Предлагаемый метод позволяет на начальном этапе анализа по программе ABAQUS определить статическую нагрузку от наиболее значимого воздействия – падения самолета, внести данное численное значение в общую модель для расчета по ВК «SCAD» и в результате комплексного анализа программно получить расчетную арматуру во всех частях здания при всех нагружениях с учетом расчетных сочетаний усилий.
Исследование динамического поведения хранилища отработавшего ядерного топлива при особых внешних воздействиях, pdf, 647КБ
ВНИПИЭТ», г. Санкт-Петербург, ТЕСИС
К объектам использования атомной энергии предъявляются повышенные требования по безопасности. Кроме расчетов на нагрузки и воздействия, определяемые общестроительными нормами и правилами, такие объекты необходимо рассчитывать на особые внешние воздействия природного и техногенного характера. В работе выполнен сравнительный анализ напряженно-деформированного состояния фрагмента хранилища отработавшего ядерного топлива при различных динамических воздействиях: от воздушной ударной волны, от падения самолета, воздействии землетрясения.
При проведении анализа использовался программный комплекс Abaqus.
По результатом расчетов получено напряженно-деформированное состояния здания при различных динамических воздействиях. Результаты могут быть использованы для подбора арматуры. В результате расчетных проработок можно сделать вывод о том, что из рассмотренных воздействий, наибольшую опасность для наружных ограждающих конструкций представляет воздействие от падения самолета на стену или покрытие сооружения.

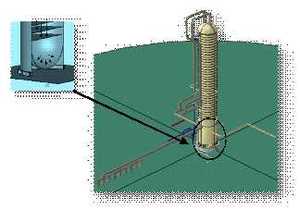

Исследование динамического поведения ректификационной колонны с трубопроводной обвязкой при воздействии воздушной взрывной волны с помощью программного комплекса SIMULIA ABAQUS, pdf, 193КБ
УГНТУ, г. Уфа, ТЕСИС
Основным технологическим оборудованием промышленных установок нефтегазоперерабатывающих предприятий являются аппараты колонного типа с обвязкой трубопроводов. Это оборудование работает в сложных условиях эксплуатации (высокие температуры и давления, значительное количество углеводородного сырья).
Анализ информации об авариях показывает, что разрушение аппарата колонного типа чревато тяжелыми последствиями, сопровождающиеся поражением людей и разрушением окружающих промышленных объектов.
По результатам исследования установлено, что создание и применение методики трехмерного динамического расчета с использованием программного комплекса SIMULIA ABAQUS с учетом многофакторного нагружения может способствовать повышению безопасности при проектировании новых и уменьшению аварийности уже существующих установок нефтегазоперерабатывающих производств.
Применение технологии FSI при расчете наземной антенны спутниковой связи, pdf, 231КБ
ТЕСИС
Корректно определить суммарные ветровые нагрузки на рефлектор антенны и на элементы его конструкции возможно при применением технологии FSI (fluid-structure interaction).
Проведенное численное моделирование с использованием технологии FSI напряженно-деформированного состояния конструкции при различных вариантах нагружения показало эффективность SIMULIA Abaqus и FlowVision HPC для решения инженерных задач подобного рода.

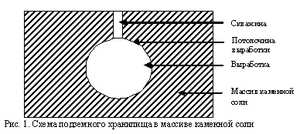

Прогноз длительной устойчивости подземного хранилища газа в каменной соли при его циклической эксплуатации в программном комплексе SIMULIA Abaqus с учетом экспериментальных исследований, pdf,178КБ
ООО «Подземгазпром», ТЕСИС

Создание методологии расчёта подземных газовых хранилищ в массиве каменной соли в программном комплексе SIMULIA ABAQUS c учетом реологических свойств, pdf, 237КБ
ООО «Подземгазпром», Москва, Институт Прикладной Механики РАН, ТЕСИС
Бесшахтные подземные хранилища в отложениях каменной соли широко используются для размещения стратегических запасов нефти и нефтепродуктов, продуктов нефтехимического и химического производства, как хранилища природного газа. По технологиям, разработанным в ООО «Подземгазпром», построены и эксплуатируются множеств подземных резервуаров. Программный комплекс SIMULIA ABAQUS используется для решения следующих задач: исследование напряженно-деформированного состояния массива каменной соли в окрестности выработки, моделирование процесса экскавации выработки в массиве каменной соли, исследования процесса заплывания выработки вследствие проявления солью реологических свойств. Показана возможности использования SIMULIA Abaqus с высокой степенью достоверности для моделирования подземных хранилищ на различных этапах эксплуатации при использованием параметров материала, полученных из экспериментальных данных.

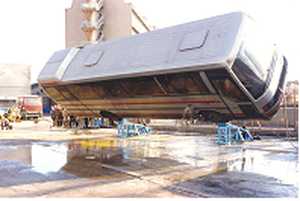

Применение программного комплекса ABAQUS в учебном процессе при изучении расчетных методов оценки прочности и пассивной безопасности кузовных конструкций, pdf, 686КБ
Нижегородский государственный технический университет им. Р.Е. Алексеева
Автомобильный институт, кафедра «Автомобили и тракторы», Нижний Новгород
Показано, что использование учебной версии программы ABAQUS Student Edition помогает студентам и магистрантам технических специальностей относительно легко и быстро изучить базовые основы метода конечных элементов, а также научится решать целый ряд учебно-практических задач, выполнять курсовые работы, научно-исследовательские работы, а также дипломные проекты на высоком научно-техническом уровне.
Некоторые особенности геотехнического моделирования с помощью SIMULIA/ABAQUS, pdf, 629КБ
Институт прикладной механики РАН, Институт геоэкологии РАН, ТЕСИС
В работе рассматриваются некоторые особенности геотехнического моделирования с помощью программного комплекса SIMULIA ABAQUS на примере двух задач: 1) определение зоны влияния строительства на окружающие здания и сооружения в условиях плотной городской застройки, 2) моделирование напряжённо-деформированного состояния в условиях совместной работы системы сооружение - свайный фундамент - грунтовое основание.
Продемонстрирована возможность эффективного использования конечно-элементного комплекса SIMULIA ABAQUS при решении геотехнических задач.

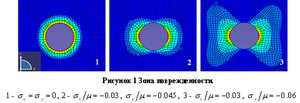

Реализация энергетической модели континуального разрушения хрупких сред в SIMULIA/ABAQUS 6.9, pdf, 266КБ
Московский физико-технический институт
Модель континуального разрушения была реализована в Simulia/ABAQUS с помощью пользовательских подпрограмм и протестирована на характерных примерах. Численное решение тестовых задач находится в хорошем согласии с теоретическими оценками, что открывает дальнейшие перспективы использования рассмотренной модели в практических приложениях. Работа выполнена в рамках Межвузовской комплексной работы «Инновационные технологии образования» (МКР ИТО).
Комплексный подход к исследованию и прогнозированию чрезвычайных ситуаций на опасных производственных объектах, pdf: 712КБ
ТЕСИС
Обеспечение безопасности функционирования производственных объектов, представляющих особую опасность для окружающей среды и здоровья человека, является важнейшей задачей при их эксплуатации. Возрастающие масштабы ущерба от последствий чрезвычайных ситуаций на этих объектах и размеры затрат на их ликвидацию наносят прямой урон экономике страны. Важное место в системе мер, направленных на предотвращение техногенных катастроф, принадлежит методам своевременного прогнозирования, базирующимся на использовании современных вычислительных программных комплексов и одновременного мониторинга “слабых мест” посредством приборов неразрушающего контроля и диагностики.
Такой компоексный подход позволяет осуществлять достоверный контроль над критическими зонами конструкции при различных нагрузках, и одновременно оценивать ресурс долговечности конструкций при штатных и аварийных нагрузках.
Поведение ректификационной колонны при воздействии ударной волны...
Определение динамических характеристик экспериментальной установки для исследования панельного флаттера и их корреляции с динамическими испытаниями, pdf: 507КБ
ООО Научно-Исследовательская Фирма «РуСолв», ТЕСИС
С помощью пакета Abaqus проанализирована зависимость динамических свойств экспериментальной установки от действия различных факторов. Разработан метод учёта воздуха в полости на динамику собственных колебаний. Установлено, что учёт влияния воздуха позволяет объяснить имевшееся расхождение эксперимента с расчётом.
Метод расчёта собственных колебаний с учётом влияния воздуха может быть доработан и применяться в других задачах, где имеется небольшие зазоры, содержащие воздух, между тонкостенными конструкциями.
Спектр свободных колебаний пластины...
Моделирование гидродинамического воздействия на угольный пласт в конечно-элементных пакетах ABAQUS, ANSYS, MSC.MARC, pdf: 212КБ
Южный федеральный университет, Ростов-на-Дону
Моделирование гидроимпульсного воздействия на угольный пласт математически представляет собой совместное решение задач распространения жидкости в пористой среде и деформации пористой среды. Рассматрены возможности проведения связанного анализа в конечно-элементных пакетах ANSYS, MSC.Marc и ABAQUS.
Авторы отмечают, что "Сравнение конечно-элементных пакетов MSC.Marc и ABAQUS показывает, что в них реализованы примерно одинаковые модели пористых сред, но пакет ABAQUS предоставляет более широкие возможности (случай быстрых течений, ненасыщенных и насыщенных сред)."
Расчет напряжений и деформаций каменно-земляной плотины, pdf: 150КБ
ОАО "Гидропроект", ОАО "ВНИИГ им. Б. Е. Веденеева"
В комплексе ABAQUS напряженно–деформированное состояние плотины как двухфазной среды моделируется уравнениями консолидации, то есть описанием процесса нестационарного силового взаимодействия грунтового скелета и поровой воды.
Показано, что даже для упрощенной схемы расчета полученный результат оказался близким к результатам натурных наблюдений. Это позволяет говорить о возможности применения ABAQUS для расчетов напряжений, деформаций, поровых давлений, скоростей и градиентов фильтрационного потока для таких сложных объектов как гидротехнические сооружения.
Деформации в теле плотины
Моделирование контактного взаимодействия в клиновом механизме свободного хода с помощью программного комплекса SIMULIA ABAQUS, pdf: 325КБ
Волгоградский государственный технический университет, Волгоград
Работа посвящена анализу контактных взаимодействий на примере расчета клинового механизма свободного хода. Механизмы свободного хода используются в гидротрансформаторах (установках реакторного узла), в импульсных бесступенчатых передачах, импульсивных вариаторах и т.д.
Расчеты выполнены для различных геометрий. Полученные результаты позволяют подбирать оптимальные геометрические параметры механизма для различных эксплуатационных режимов.
Моделирование контактного взаимодействияв клиновом механизме свободного хода с помощью программного комплекса SIMULIA ABAQUS

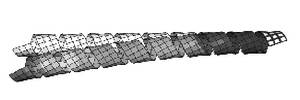

Моделирование спиральных двухслойных наноструктур в программном комплексе ABAQUS, pdf, 285КБ
Южный федеральный университет, Южный научный центр РАН, Ростов-на-Дону
Моделирование спиральных двухслойных наноструктур в программном комплексе ABAQUS
Моделирование сильного взаимодействия между жидкостью и конструкцией в авиационных приложениях, pdf: 407КБ
ТЕСИС (доклад на Седьмой Международной выставке и научной конференции по гидроавиации "Гидроавиасалон-2008", г.Геленджик)
Представлен подход к построению модели для численного моделирования динамики движения упругого тела (гидро-аэроупругость). Подход основан на двухстороннем прямом сопряжении программы FlowVision (моделирование течения жидкости, нагрузок на элементы конструкции) и программы Abaqus (моделирование напряженно-деформированного состояния элементов конструкции и динамики движения упругой конструкции в целом). (Подробнее - см. раздел FSI)
Рассматривается приводнение вертолета с эластичными баллонетами. Внешние силы, действующие на упругие элементы конструкции – вес и гидродинамическая сила со стороны воды.
Методика позволяет получить полную информацию о физических процессах, как в части аэрогидродинамики летательного аппарата, так и о напряженно-деформированном состоянии конструкции и принимать решения на основе комплексного анализа...
Моделирование сильного взаимодействия между жидкостью и конструкцией в авиационных приложениях
Опыт использования программного комплекса ABAQUS для расчета строительных сооружений, pdf, 632КБ
Компания "ХЕКСА"
В связи с произошедшими в последнее время аварийными обрушениями строительных сооружений существенно возростают требования к качеству расчетов таких объектов. При этом требуется не только производить расчеты на нормативные нагрузки, но и моделировать возможные аварийные ситуации с целью их прогнозирования и предотвращения. В статье дается краткая характеристика Abaqus и рассматривается опыт использования Abaqus в компании ХЕКСА для расчета уникальных строительных сооружений.
Расчетная конструкция Ледового дворца спорта
Термонапряженное состояние бетона фрагмента водосливной секции плотины, pdf, 194КБ
ВНИИГ им.Б.Е.Веденеева
Одной из основных при строительстве бетонных гидротехнических сооружений является проблема обеспечения температурной трещиностойкости бетонной кладки в процессе возведения.
Рассматривается участок плиты водослива плотины Бурейской ГЭС. Задача решается методом конечных элементов с использованием программного комплекса Abaqus/Standard.
Проведённые расчёты позволяют оценить температурный режим и термонапряженное состояние расчетного фрагмента плотины с учётом графика ее возведения. В частности, возможную картину трещинообразования.

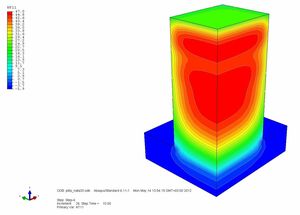

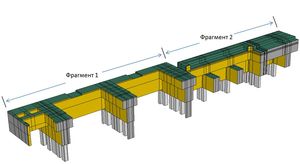

Термонапряженное состояние бетона фрагмента водосливной секции плотины
Опыт использования Abaqus для создания экспертной системы оценки ДТП, pdf, 188КБ
Волгоградский государственный технический университет

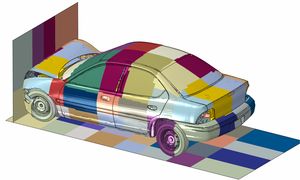

...была поставлена задача создания на базе конечно-элементных расчетов модели процесса наезда транспортного средства на неподвижное препятствие, которая позволяет при экспертизе ДТП оценивать скорость автомобиля по характеру деформации элементов конструкции...
В качестве транспортного средства для изучения были выбраны переднеприводные автомобили семейства ВАЗ 2108-099...
Исследования начались с испытания деформации лонжерона, как основной несущей детали передней части автомобиля.
Опыт использования Abaqus для создания экспертной системы оценки ДТП
Abaqus: многоцелевые прочностные расчеты в авиации, pdf, 264КБ
ТЕСИС
Краткий обзор основных возможностей Abaqus, рассмотрены некоторые вопросы моделирования авиационных конструкций, приведены примеры использования Abaqus в авикосмической промышленности, отмечены основные направления развития комплекса.
Abaqus: многоцелевые прочностные расчеты в авиации
Комплексный подход к исследованию поведения конструкций нефтяной промышленности с использованием программного комплекса Abaqus и приборов неразрушающего контроля, pdf: 723КБ
Уфимский государственный нефтяной технический университет, ТЕСИС
Объекты нефтяной промышленности, такие как резервуары для хранения нефти и нефтепродуктов, трубопроводы, сосуды давлений и многие другие, относятся к категории объектов повышенной опасности.
Представлен комплексный подход к проектированию и эксплуатации конструкций нефтяной промышленности, к оценке остаточного ресурса при штатных и аварийных ситуациях.
Отмечено, что только одновременное использование современных и надежных средств численного моделирования, таких как Abaqus, и современных методов диагностики с помощью приборов неразрушающего контроля, позволит осуществлять достоверный контроль над критическими зонами конструкции при различных нагрузках и оценивать ресурс долговечности конструкций при повреждениях.
Общность данного подхода позволяет применять его и для других отраслей народного хозяйства.
Схема комплексного подхода к исследованию поведения конструкции
Анализ задач взаимодействия «жидкость — конструкция» с использованием программных комплексов Abaqus и FlowVision, pdf, 220КБ
ТЕСИС

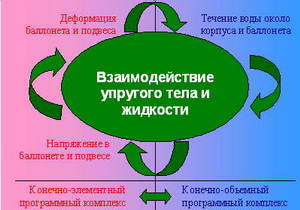

Подход к моделированию задач взаимодействия «жидкость — конструкция» (Fluid Structure Interaction, FSI) основан на двустороннем взаимодействии между прочностным кодом Abaqus и аэрогидродинамическим кодом FlowVision.
Предложенное решение позволяет обеспечить двустороннюю передачу данных между Abaqus и FlowVision. Точность аппроксимации уравнений сохраняется как в областях расчета динамики жидкости и прочности конструкции, так и на границе взаимодействия.
В качестве примера представлено моделирование работы манжетного уплотнения, находящегося на подвижном штоке.
Схема работы уплотнения
Применение программного комплекса Abaqus в атомной промышленности, pdf, 1039КБ
ТЕСИС
При проектировании АЭС необходимо проводить расчеты строительных конструкций при особых динамических воздействиях, таких как землетрясение, аварийное падение самолета, действие воздушной ударной волны, и т.д...
Применение программного комплекса Abaqus в атомной промышленности
Применение программы Abaqus в динамическом анализе строительных конструкций АЭС, pdf, 1458КБ
Атомэнергопроект, Москва
Проектирование новых современных атомных станций, обеспечение их безопасной и надежной работы относятся к приоритетным инженерным задачам.
Приведены результаты ряда совместных исследований, проведенных для реальных объектов атомной энергетики компанией ТЕСИС и и Институтом «Атомэнергопроект», Москва.
Модель транспортного портала с учетом геометрии поперечных сечений
Анализ акустического шума автомобильной шины при помощи программных комплексов LMS Virtual.Lab Acoustic, Abaqus и FlowVision, pdf, 125КБ
ТЕСИС
Рассмотрены основные механизмы генерации звука автомобильной шиной и подходы к его анализу с использованием современных программных комплексов инженерного анализа LMS Virtual.Lab Acoustic, Abaqus, FlowVision.
Показано, как при помощи программных комплексов Abaqus и FlowVision можно производить анализ и расчет источников аэродинамического звука и вибраций, а в программном комплексе LMS Virtual.Lab Acoustic рассчитывать акустическое поле в окружающем пространстве, вызванное этими источниками.
Расчет акустического поля автомобильной шины в LMS Virtual.Lab Acoustic
Проектирование шин с использованием программного комплекса Abaqus, pdf, 489КБ
ТЕСИС
При проектировании современных шин для автомобильной промышленности необходимо рассматривать множество факторов нагружения, включая квазистатику, установившуюся динамику и нелинейные переходные процессы.
Показано, что, с помощью комплекса Abaqus в шинной промышленности можно осуществлять: численное моделирование автомобильных шин с учетом нелинейного анализа, включая все виды физических и геометрических нелинейностей, расчет поведения шин при статических и динамических нагрузках, решение задач наезда шины на бордюр, учет широкого спектра моделей материалов, включая все типы резин, в том числе полибутадиеновые каучуки, а также создание собственных моделей материалов, учет сложной структуры шины (корд плюс резина) и их совместной работы; оптимизацию структуры шины, характеристик корда; моделирование эксплуатации шин при различных условиях с использованием многодисциплинарного анализа (прочность, тепло, гидродинамика, акустика и т.п.).
Деформация шины при наезде на препятствие
Применение Abaqus в машиностроении, pdf, 2755КБ
ЗАО "Новокраматорский Машиностроительный завод"
Описаны шаги по созданию системы сквозного корпоративного расчетного анализа машин и технологой на базе комплекса Abaqus. Рассмотрено несколько задач, охватывающих спектр инженерных проблем (кинематика и статическая прочность, физическая и геометрическая нелинейности, контакт тел сложной конфигурации, теплофизика): анализ деформационных процессов при деовализации труб большого диаметра; производство прокатных валков; непрерывная разливка стали.
Применение Abaqus в машиностроении
Комплексный анализ самолета с замкнутым крылом, pdf, 613КБ
ФАЛТ МФТИ
Целью работы являлось сравнение самолета с с замкнутым крылом и нелинейной осью жесткости с традиционным монопланом. Конечно-элементная модель синтезирована в Abaqus...
Нагрузки на крыло он набегающего потока расчитаны в программе FlowVision.
Расчеты выявили, что при равном качестве и площади крыла самолета с замкнутым крылом превосходит монопланный прототип по...
Показано, что совместное использование пакетов Abaqus и FlowVision позволяет успешно решать сложные задачи аэроупругости.
Комплексный анализ самолета с замкнутым крылом: Распределение напряжения по модели
Вибрационное нагружение панелей обшивки ЛА, pdf: 290КБ
ФАЛТ МФТИ
Целью работы являлось определение поля напряжений, собственных частот в панели обшивки авиационной конструкции при нагружении её акустической волной.
Для расчетов использовался пакет Abaqus. Продемонстрировано хорошее совпадение результатов расчетов с экспериментальными данными при вибрационном нагружении панелей обшивки авиационных конструкций.

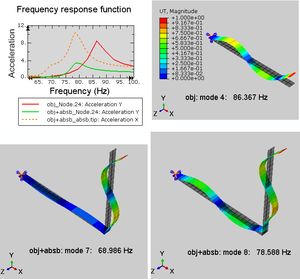

Вибрационное нагружение панелей обшивки ЛА
Моделирование материала с памятью формы, pdf, 340КБ
ФАЛТ МФТИ
Целью работыявлялся показ возможностей программы Abaqus по воспризведению эффекта памяти формы. Объектом исследований являлась балка из Ni-Ti сплава нитинол...

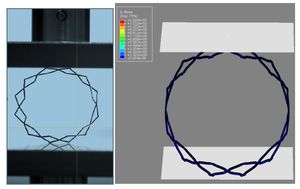

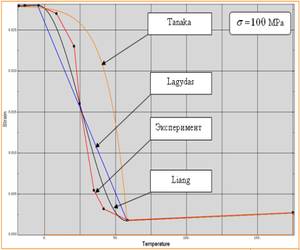

Моделирование материала с памятью формы
Расчёт регулируемых щелевых втулок-уплотнений, pdf, 876КБ
Донбасская государственная машиностроительная академия
Одним из перспективных типов уплотнений в гидроприводе различных машин являются бесконтактные щелевые уплотнения, обеспечивающие при работе минимальное трение и износ.
Поставлена и решена в конечно-элементной постановке задача деформирования регулируемых щелевых втулок-уплотнений ВУ под влиянием двухстороннего распределённого давления в системах Abaqus и LS DYNA.
Полученные численные решения хорошо согласуются с аналитическим решением (расхождение менее 10%), что позволяет использовать предложенные конечно-элементные модели для...
Расчёт регулируемых щелевых втулок-уплотнений
Моделирование процесса изостатического прессования порошковых заготовок трубчатой формы с помощью программного комплекса Abaqus, pdf, 944КБ
АХК ВНИИМЕТМАШ им. академика А.И. Целикова
Метод изостатического прессования при оптимальной конструкции пресс-формы и правильно выбранных характеристиках эластичной оболочки дает производителям ряд преимуществ.
Объектом моделирования был автоматизированный гидростат для прессования тонкостенных трубок. Расчет был выполнен в программном комплексе Abaqus ver. 6.5...
Поля распределения перемещений в модели
Конечно-элементное моделирование процессов формообразования обтяжкой с помощью пакета программ Abaqus, pdf, 1190,КБ
Воронежский государственный технический университет
Формообразование методом обтяжки – один из наиболее распространённых методов изготовления крупногабаритных обшивок в самолётостроении.
Построена и рассчитана комплексная модель процесса обтяжки с помощью пакета Abaqus. Рассмотрены вопросы, связанные с построением модели, проведены численные эксперименты, выработаны рекомендации и методики по конечно-элементному моделированию процесса обтяжки.

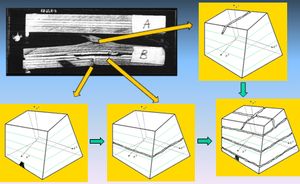

Схема процесса обтяжки...
Нестационарная фильтрация в грунтовой плотине, pdf, 129КБ
ВНИИГ им.Б.Е.Веденеева
В работе рассмотрена задача о фильтрационном режиме грунтовой плотины. Задача решается методом конечных элементов с помощью программного комплекса Abaqus/Standard Особенностью рассматриваемого случая является то, что вода в нижнем бьефе плотины не остается...

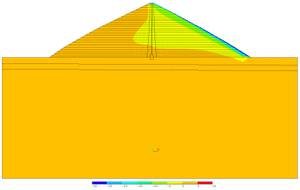

Нестационарная фильтрация в грунтовой плотине

Вернуться к началу страницы

© ТЕСИС>, сайты: www.tesis.com.ru (тесис.рф); www.flowvision.ru; www.fv-tech.com
Тел./факс: +7(495) 612-4422, 612-4262, info@tesis.com.ru, написать письмо, подписаться на новости

Главный офис: 127083, Россия, Москва, ул. Юннатов, дом 18, 7-й этаж, оф.705, схема проезда
Представительство: 603093, Нижний Новгород, ул.Печерский съезд, д.18, офис 29
